Ein Verfahren zur selektiven stromlosen Dickvergoldung

Ziel

Entwicklung eines selektiven stromlosen Dickvergoldungsverfahrens zu einem vielseitigen Oberflächenbehandlungsverfahren



Ziel

Die selektive Golddicke liegt über {{0}},3 µm, und die nicht selektive Golddicke liegt über 0,1 µm



Problem

①Die chemische Goldabscheidung der Verdrängungsreaktion mit einer Golddicke von 0.03-0.05 Mikron ist nur zum Schweißen von Oberflächen geeignet.

②Wenn die Nickeloberfläche allmählich von einer Goldschicht bedeckt wird, verlangsamt sich die Abscheidungsrate, und die Golddicke kann nur schwer größer als 0,3 Mikrometer und dicht sein.

③Galvanik erfordert zusätzliche Leitungen, die unpraktisch hinzuzufügen sind, wenn die Netzwerke verwoben sind



Prinzip

①Die Nickelschicht wird zur katalytischen Reduktion verwendet. Das Wasserstoffatom wird adsorbiert, um Elektronen zu erhalten. Der atomare Wasserstoff wird durch das Reduktionsmittel bereitgestellt. Der atomare Wasserstoff gibt Elektronen ab und tritt in die Lösung ein, um zu Wasserstoffionen zu werden.

②Die ursprüngliche Verdrahtung der Leiterplatte und die Metallschicht desselben Bondpads spielen die Rolle, Elektronen zu leiten. Goldionen nehmen kontinuierlich Elektronen auf der Goldoberfläche auf und lagern sich ab, was einer Elektrovergoldung gleichkommt



Methode und Schritt

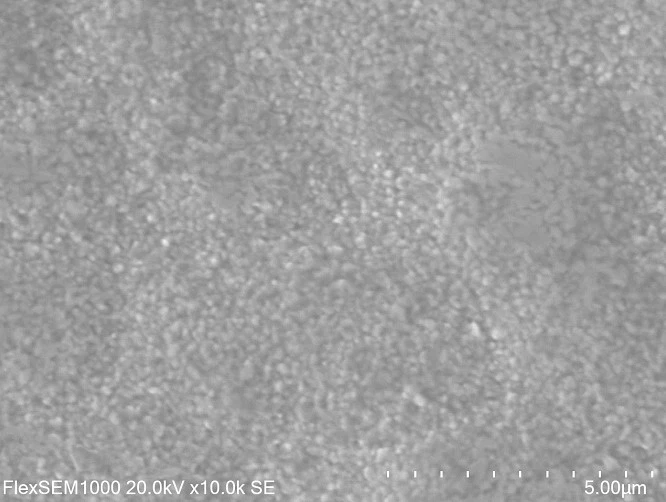

Schritt 1: Führen Sie eine herkömmliche chemische Verdrängungsvergoldung durch, das Bild ist ein 10000-faches SEM-Bild der Goldoberfläche und die Golddicke ist<0.02um

Ziel: Nickelschicht freilegen, um reduzierende Elektronen zu erhalten

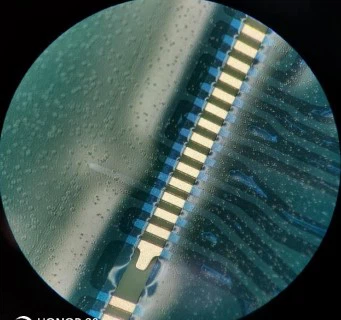

Schritt 2: Fügen Sie einen Antibeschichtungsfilm ein, um das mit dickem Gold zu beschichtende Bondingpad freizulegen



Schritt 3: Führen Sie die erste stromlose Vergoldung durch

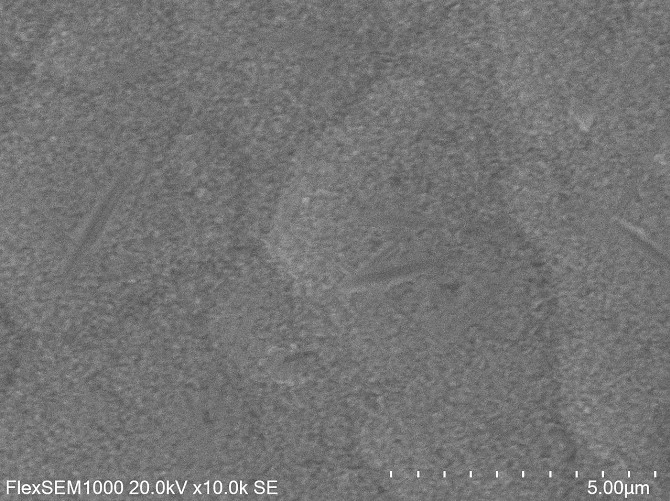

Das Bild ist ein 10000-fach goldenes REM-Bild

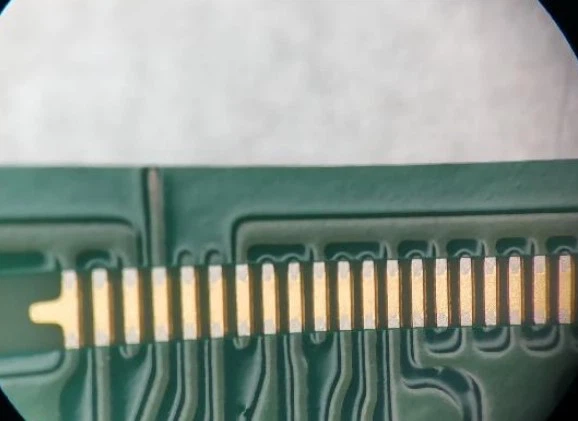

Schritt 4: Entfernen Sie den Antibeschichtungsfilm



Schritt 5: Reduzieren Sie die stromlose Vergoldung erneut

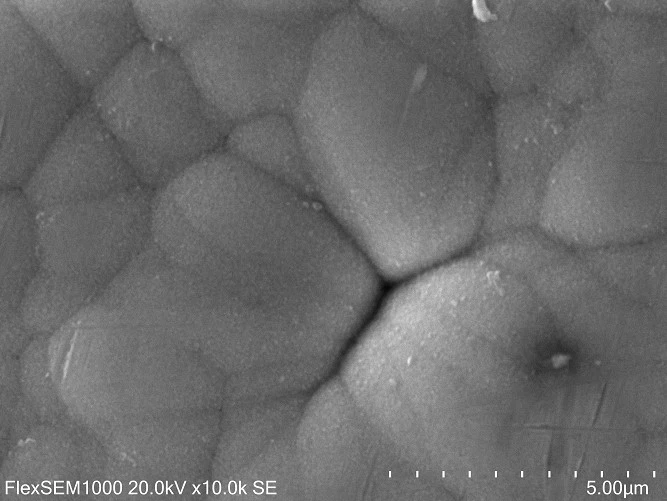

Das Bild ist ein 10000-fach goldenes REM-Bild







Ergebnisse



Ergebnisse der Golddickenmessung	Erster Ersatz von chemischem Dünngold	Erste Reduktionsplattierung von chemischem Dickgold	Zweite chemische Reduktionsbeschichtung aus dickem Gold
Selektive chemisch dicke Goldposition	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Andere Standorte	0.009-0.014μm	Mit Anti-Coating-Folie bedeckt	0.105-0.111μm



Fazit

Das Verfahren der selektiven stromlosen Goldplattierung kann die angestrebten Anforderungen erfüllen.
